榜首、換氣次數

　　費用要素變量：-0.08至0.19

　　千級無塵車間內的空氣分配設備（一般是吊頂過濾器）被規劃成“噴淋式”，用來供給一致的、潔凈的已過濾的空氣。向房間補給的空氣量，讓人想起與普通的淋浴噴頭相反的消防龍頭。美國聯邦規范209E、日本規范JIS B9920和ISO 規范14644-1的標題是：潔凈室外和有關操控環境——榜首部分：清洗空氣的分級。這些規范供給了潔凈室參數、分級和檢查方法的指導方針，但并未闡明怎么經濟有效地到達請求。這是因為每種出產過程和潔凈室外的請求是不一樣的，因而，能夠選用不一樣的再循環空氣量，到達預期的環境請求。

　　至少有五種不一樣的“也許”規劃能夠到達預期的成果，但是只要一種規劃是最好方案。為項目尋覓最好和最經濟的解決方案，是潔凈室外換氣項目的最根本的方針理念。

　　房間內污染物的比率和實踐微粒發生狀況，是影響潔凈室空氣換氣次數的主要要素。在出產過程中，不對別的要素發生任何影響的狀況下，清除微粒的速度是非常重要的。別的也許影響再循環空氣數量的要素是：房間的構造、設備的方位、設備外表溫度、空氣對流、氣流類型（單向經過敏感區或許經過全空間）、操作空間和規章、運用的資料和化學藥品等。

　　千級無塵車間也許需要在靜態下進行判定，在工況下進行判定，對出產過程進行承認或許cGMP認證。由歸納效勞辦理部制定的聯邦規范209（e），主張100或90fpm。但是有也許樹立一個空氣活動速度較低，但比100級潔凈度更高的潔凈室。實踐上，現已有潔凈室的空氣活動速度是45cfm/平方英尺。

　　第二、單向的、紊流的、筆直或水平氣流

　　費用要素變量：-0.073至0.18

　　在很多案例中，單向氣流只在小空間和凈化車間的敏感區域內運用，而且運用微環境。污染物的源頭也許存在于手套箱、過濾模塊等當?shù)?。多?shù)規劃為全體單向氣流潔凈室外的方案，只要在這些區域中沒有操作者、出產設備和排風設備時才干完成單向氣流。筆直或水平氣流的挑選，取決于房間的構造和設備的安放方位，紊流就能夠?qū)⑽廴疚飵ё摺?/span>

　　潔凈室內的架空地板是用來掩蓋東西、設備與動力設備之間的電線、通訊電纜、水電、管道的連接的。后來，為了節省本錢，在“bay-and-chase”式的潔凈室構造中，這些架空地板被當作從港灣到夾層的回內通道。在徹底單向氣流的潔凈室內，大家期望微粒從作業區域流到帶小孔的地板下。咱們現已成功的樹立了10級和100級的潔凈室，在這些潔凈室內沒有架空地板，選用墻下部回風體系，而且潔凈室的氣流被規劃成紊流。另個一種方法是用薄的空氣噴射設備阻隔超清洗區域，這種空氣噴射的速度是每分鐘500到800英尺。它的功用類似于塑料門簾。

　　第三、空氣過濾體系

　　費用要素變量：-0.032至0.10

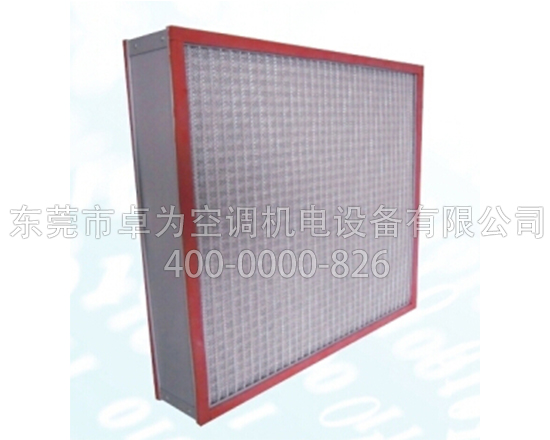

　　選用未端HEPA過濾器對空氣進行過濾，0.3到0.5微米的去掉功率為99.99%,0.12微米的去掉功率為99.999%;若運用ULPA過濾器，0.12微米的去掉功率為99.99995%。

　　依據潔凈室外的用處，也能夠挑選別的的設備，例如，在循環風加新風處理體系中，運用HEPA過濾器用碳吸附或類似功用的構成過濾器處理VOC，靜電過濾箱，等等。

　　在千級無塵車間市場上，風機過濾不再是新產品，正確的應用它能夠為很多高水平潔凈室供給杰出的、經濟的解決方案，尤其是在吊頂高度有限的建筑內。已證實下降本錢和減小過濾器的壓降（在潔凈室壽數期內，運用低等級過濾器，長期選用高壓降方法運轉，所帶來的效益并不老是非常顯著）。

　　第四、空氣處理器

　　費用要素變量：-0.07至0.15

　　新風處理空調箱[Make-up AHU s]。典型的新風處理空調箱（初級AHU s）為循環風空調箱（二級AHU s）供給必需的新風。新風由離心排風機、軸流或plug風機加上過濾器、預熱和再熱用熱水盤管、冷卻和除濕運用的冷凍水盤管、蒸汽和絕熱加濕器等構成。附件和區別包含靜電空氣混合器、蒸汽預熱盤管、超聲波加濕器、鹽水、除濕用的直接交流[Dx]或乙二醇低溫冷凍盤管、VOC吸附過濾器、噪聲衰減器，VFP（變頻）驅動等。

　　新風處理空調箱通道是將空氣寫入集管，再經過支管體系給循環風空調箱供給新風。在初級和二級風管上進行空氣測量，并調節送風機、VFD或進口風閥以便穩定風量。Magnahelic講量器臨測設備在各個空調箱內HEPA過濾器布袋過濾器和預過濾器的荷載。有吊頂風機過濾器的狀況下，新風處理空調箱出來的空氣進入循環風空調箱再送出。

　　循環風空調箱（Recirculation AHU s）。典型的循環風空調箱由高效離心式風機、過濾器和濕熱（干）冷盤管構成。附加和區別包含用于部分溫度操控的再熱盤管、用于部分濕度操控的蒸汽或超聲波加濕器、風量穩定操控箱。這種選用Whisper-Air and Compac Space 風機體系的方法供給了一種節省本錢和充沛運用動力的挑選。

　　多重循環風空調箱經過送風管，再經過ULPA過濾器或HEPA過濾器，將空氣送入潔凈室，在潔凈度等級為10級和1級的潔凈間的吊頂上，這些過濾器一般是100%覆蓋。筆直單向氣流向下經過潔凈間，穿過帶孔的架空地板磚進入地板下面的回風空間，再經過筆直回風夾道向上進入吊頂回風靜壓箱。然后 ，空氣再次進入循環風空調箱，以上的空氣循環再次重復。假如是運用吊頂風機過濾器，在風機過濾器上面的吊頂空間時，能夠設備水或直接交流冷卻[DX-cooled]風機盤管完成外表冷卻。

　　第五、空氣壓差

　　費用要素變量：-0.041至0.08

　　潔凈室增壓是有必要的，它的作用是保證潔凈室遠離其接近區域的污染，操控有害污染物的流向，防止不一樣區域間的穿插污染，并協助堅持所請求的溫度和濕度水平。

　　潔凈室與有關走廊、設備內的別的區域的壓差應堅持在0.25到0.005英寸水柱（in.w.g.）之間。一般制藥公司所請求的壓差值比這更高，在不一樣區域之間選用層疊壓差來防止穿插污染。在不一樣的區域間設備一系列的層疊式氣閘和答應空氣快速分散的正壓門，然后發生壓差。好的微電子潔凈室規劃中，一般在潔凈室的進口設備一個半密封的氣閘來使壓差堅持在0.02到0。005in.w.g.之間。更衣間和穿衣間用氣閘分離。進口入的機械風淋相關于它的必要性而言，更是設備文明和潔凈室的原則問題。

　　很多微電子和光刻潔凈室成功地選用被迫氣壓操控，只要在大門悉數翻開的狀況下，進口處的風量堅持在每分鐘50到100英尺。一些生物制藥公司請求主動壓差操控，選用彌補新風的方法，主動補足經過門走漏的空氣（當門翻開時）。

　　第六、溫度操控

　　費用要素變量：-0.0321至 0.15

　　溫度和濕度的改變能夠引起出產設備的差錯，然后影響出產過程的可重復性，終究致使產品合格率下降、添加糟蹋。因而，潔凈室對溫度嚴格操控請求是顯而易見的，這項費用是有必要的。

　　一般狀況下，請求工程師在規劃時下降施工費用，一起請求在很大區域內對溫度進行準確的操控，答應的溫度改變規模在±4到6華氏度之間（例如運用卷簾門的倉庫）。在沒有硬墻和氣閘設備時，這將是非常嚴苛的請求，而且實踐上無法操控濕度的改變。大家一般以為潔凈室外的潔凈度、溫度、濕度和氣壓等項目的層疊性是非常容易到達的，而且很容易堅持，但需要細心的評價這些項目的差錯規模。

　　假如對潔凈室內的暖通、動力專業設備和操控體系有嚴格請求，例如潔凈室的溫度操控請求為正負0.1華氏度所用花費，也許比基準點為70華氏度，±2.0度（即規范請求68到72華氏度）的高出20%到50%。

　　在每個潔凈室區域內，有部分主動調溫器來操控規劃溫度。它能驅動設備在風管上的部分再熱或再冷盤管作業，來滿意房間內的濕熱的請求。假如運用風機盤管設備，部分主動調溫器操控本區域內盤管出口空氣的溫度。

　　第七、溫度操控

　　費用要素變量：-0.034至0.19

　　每個千級無塵車間內的相對濕度，經過部分濕度調節器來進行操控。假如窨內的相對濕度較高，恒濕器經過下降冷凍盤管流出空氣的溫度來加強除濕。一起，再熱盤管供給熱量來堅持窨的溫度。任何一個潔凈間的相對濕度超出了規劃規模，部分恒濕器將發動設備在風管上的部分濕度調節器。當有必要滿意準確的濕度操控時，一般運用空調箱中的新風的絕熱增濕作用來完成，并經過潔凈室的結露點來堅持。

　　濕度水平的部分變化能夠經過超聲波濕度調節器進行操控，該調節器坐落終究過濾前的風管靜壓箱內。用水水質為RO/DI，水電陰率在3到5mgm之間。假如相對濕度低于規劃規模，恒濕器將發動濕度調節器來添加新風的水分含量。假如相對濕度較高，恒濕器將下降新風操控冷凍盤管流出空氣的露點溫度，然后加強除濕作用。

　　第八、排風體系

　　費用要素變量：-0.031至0.16

　　典型的技術排風體系包含：酸、溶劑和VOC、毒性物質、熱和一般的房間排風。假如廢氣中有氨氣呈現，一些廠家會挑選運用分隔的風管體系和處理體系。運用最多、最遍及的酸消除方法，是水平或筆直氣體洗刷塔。溶劑和VOC的去掉一般運用就地或當場高溫破壞的方法。需要仔細挑選支隊的方法及有必要支隊的廢氣流量。

　　優異的空氣處理設備能夠?qū)U氣量降至最低，因而，在施行過程中可下降工程費用和動力糟蹋。堅持排風量添加的潛在需要、擴大出產和設備這些備用品所需的經濟價值之間的平衡是非常重要的。一般狀況下，思考到潔凈室將來的拓展，當其它動力設備和暖通、動力專業體系（例如新風和冷卻）不能滿意這種擴充的需要時，超大的貴重的、不銹鋼面料的或FRP排風體系就現已樹立了。沒有思考將來的

　　需要而樹立的酸排隊體系也是非常遍及的。添加風量和新的風管支管，，就會使風管體系中的風速超越每分鐘4000英尺。這么的體系堅持平衡是非常困難的或不也許的，而且運轉的費用貴重。

　　第九、振蕩和噪聲操控

　　費用要素變量：-0.027至0.10

　　設備的巨細和分量影響振蕩的傳達及操控。潔凈室地板下面的“華夫”混凝土板層，能夠極好地防止將設備的振蕩傳送到別的出產區域或度量衡東西上。即便為了設備管道而在潔凈室的地面上鉆洞，Waffle混凝土板層仍能堅持其風性。因為地板的強度在于它的柵格體系，并可進行重新整理。因而可在地板上沖壓額定的孔洞，而不會對振蕩要素有任何副作用。

　　一切的暖通、動力專業設備應運用繃簧、軟件接和阻隔設備等隔絕振蕩的方法，將振蕩效應降到最低。低噪音的節能風機和馬達，能夠用來堅持潔凈室NC水平。振蕩和噪聲方面的專家應是評價小組的成員，他們來領袖用于振蕩和噪聲方面的專家應是評價小組的成員，他們來核實用于振蕩和噪聲操控中的機械和建筑學原理。完工后的再處理也許是非常貴重的。假如建筑師、暖通、動力專業工程師、業主和參謀從規劃的開端就思考這些要素，能夠免除很多潛在的貴重的檢查，或用更經濟的方法代替。

　　第十、磁通量和電磁通量

　　費用要素變量：0.037至0.15

　　磁通量被以為是銀河系中海洋微粒布景的流量。銀河系的放置也被以為是自然界的電磁循環?！巴俊边@個詞代表流量，咱們能夠以為磁力線就象某種液體活動的道路那樣穿過一個設想的外表。磁場的巨細代表活動的速度，它的方向即是活動的方向。磁通量即是流過這個外表的一切的容量。為了更好地理解，咱們能夠以為磁通量即是穿過這個外表的磁力線的數量。

　　關于給定的速度，當微粒移動的方向筆直于磁場方向時，磁力是最大的，當與磁場方向?qū)Φ冗\動時，磁場力為零。

　　在大多數根本水平，移動電荷之間的相互作用發生磁力，就象靜電發生于導電電荷與別的導電電荷（不管他們是不是運動）之間的相互作用。

　　經過對行星的攝影研討標明，因為地球的放置和它熔化的金屬內核使得它有一個強壯的磁場。磁通量的密度（代替“牛頓的每安培米”）有它自己的單位---特斯拉。地球外表的磁場近似代表值是二分之一高斯，大約是200,000特斯拉。在對大眾開放的區域內，工作安全和健康請求磁場強度不能大于5個高斯。

　　潔凈室的磁場防護是非常貴重的。例如，千級無塵車間運用4到5毫米厚的磁性（鐵--硅）鋼板（M15型）作為屏蔽資料仍不能滿意請求。當時的半導體、度量衡和通訊實驗室區域內請求磁通量的強度限制在0.05高斯或更低。
